一：渣漿泵葉輪實體模型的生成

1. 根據水力圖

由葉片工作面和背面極坐標尺寸生成葉片的型線

由于是圓柱葉片

所以拉伸出葉片的初始輪廓

2.做出葉片頭部的曲面

并用它將葉片頭部修圓

3.用一個平面去剪葉片

保證葉片進出口的尺寸

4.由于葉輪是五個葉片

所以將做好的一個葉片做陣列處理直接做出另外四個葉片

5.由旋轉命令生成葉輪的前后蓋板

6.用拉伸的命令做出一個前背葉片并陣列出其它7個前背葉片

7.用同樣的命令做出8個后背葉片

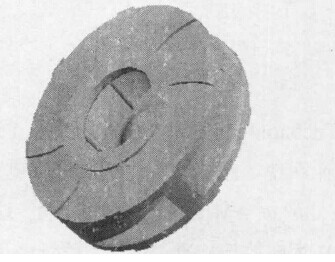

葉輪三維實體模型如圖1-1，1-1

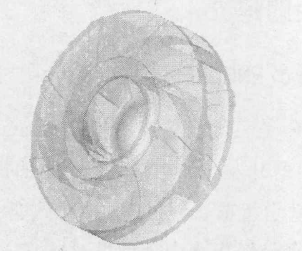

圖1-2是葉輪實體模型透視圖

從中可以看出葉片及背葉片形狀

1-2

二：蝸殼實體模型的建立

1. 按照蝸殼的水力圖

利用做曲線的命令分別做出蝸殼八個截面的形狀

2.利用變截面掃描方法

直接生成蝸殼的第一至第八截面部分

3.利用邊界混合命令生成擴散段部分

4.利用倒角命令生成隔舌

然后用旋轉命令生成前后泵蓋

為了避免泵進口的流動受到葉輪的影響

加入一個進口延伸段

直接用拉伸命令生成

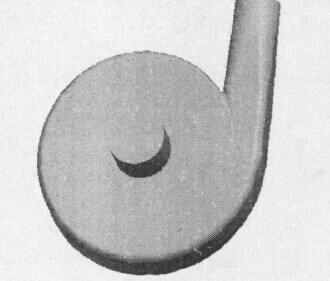

生成的渣漿泵三維實體模型如圖2-1所示2-1

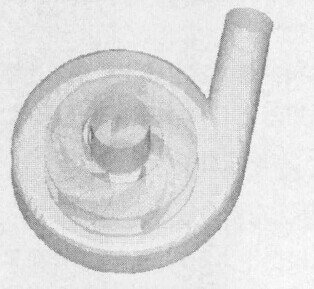

圖2-2是泵的透視圖
